《水性來了》第三期

 “浮色發(fā)花”，是水性涂料配方設(shè)計(jì)中的常見問題，是指固化后的涂膜會在水平或垂直方向上出現(xiàn)顏色分布不勻的現(xiàn)象。垂直的發(fā)花也稱浮色，這時(shí)涂膜的顏色比期望的更深。

1. 怎么評估？

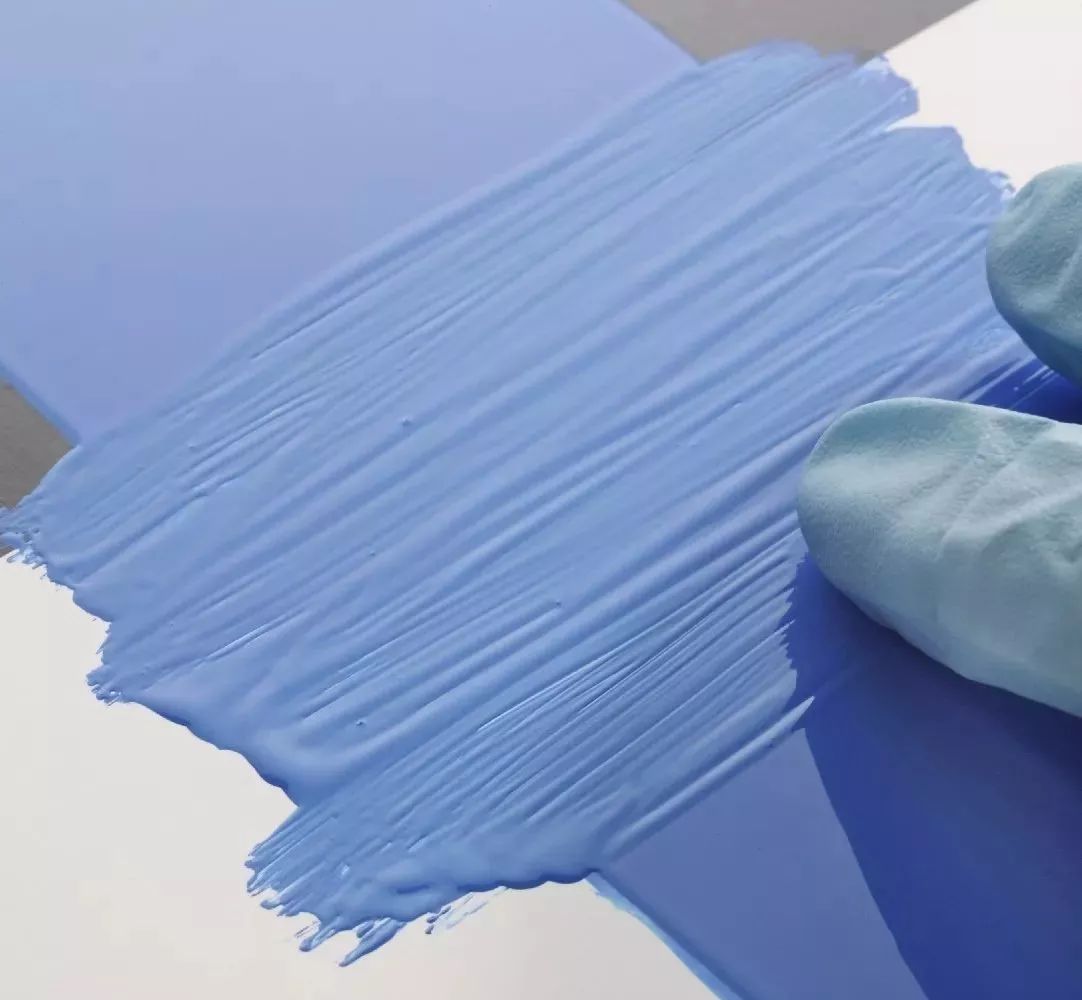

要防患于未然，可借助指擦實(shí)驗(yàn)來評估浮色發(fā)花的傾向。

用手指磨擦一半干半濕的區(qū)域。如果顏料已分層或嚴(yán)重絮凝，那么這個(gè)機(jī)械摩擦過程會重新建立起均勻的分布；由于涂膜的粘度已大大上升，這就使得重新分布的顏料顆粒被穩(wěn)定下來。顏料分離或絮凝的程度可以通過與未摩擦區(qū)域比較色差來評價(jià)。色差ΔE通常指的是色度的分離。ΔE為無因次量，如果小于0.5，看不出色差；如果在0.5到1.0之間，可以看到輕微色差；大于1.0則不可接受，為嚴(yán)重的浮色發(fā)花現(xiàn)象。

2. 為何發(fā)生？

混合的顏料體系中，當(dāng)幾種的顏料的比重和/或粒徑相差較大時(shí)，浮色和發(fā)花就會發(fā)生。比重大的鈦白傾向于集中到干膜的底部，而比重明顯低于鈦白的有機(jī)顏料則會集中到膜的上部。

水性白漿分散常使用陰離子型分散劑，而色漿中通常是非離子型分散劑，兩者混合后因顏料表面分散劑不同而產(chǎn)生表面張力和極性差異，從而導(dǎo)致相容性問題、并表現(xiàn)出顏色不均勻的浮色發(fā)花現(xiàn)象。

3. 如何避免？

水性配方基礎(chǔ)白漆中，贏創(chuàng)高效潤濕分散劑TEGO Dispers 755W用于鈦白分散，可在得到顯著的降粘效果、優(yōu)異的白度、儲存后粘度穩(wěn)定無沉淀的同時(shí)，提高受色性以降低浮色發(fā)花現(xiàn)象。

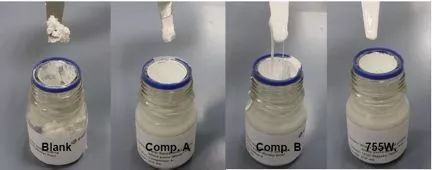

TEGO® Dispers 755 W 優(yōu)異的降粘效果

TEGO® Dispers 755 W

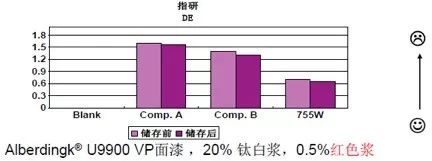

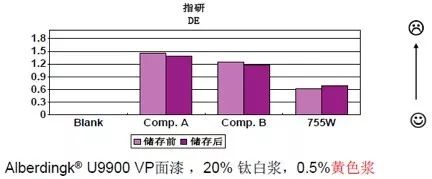

研磨鈦白在指研試驗(yàn)中得到更低的色差值

水性涂料體系中相容性改善，贏創(chuàng)增容展色劑可助一臂之力。許多水性體系中色漿及基礎(chǔ)白漆無法變更，由于這兩者之間相容性有限，會導(dǎo)致色漿顏料與鈦白之間的分層、引起浮色發(fā)花現(xiàn)象。贏創(chuàng)的多款增容展色劑可用作后添加助劑——無需重新研磨色漿或基礎(chǔ)白漆而直接添加并高速混合，進(jìn)一步穩(wěn)定顏料表面防止絮凝，改善色漿在涂料中的相容性，達(dá)到更高的受色性，從而避免由相容性帶來的浮色發(fā)花現(xiàn)象。

綜上所述，要改善或控制浮色發(fā)花的現(xiàn)象，可以：選用合適的潤濕分散劑，調(diào)節(jié)配方中成膜物、聚合物和顏料之間的相容性，而贏創(chuàng)就提供了多種有效方案：

贏創(chuàng)產(chǎn)品小貼士

贏創(chuàng)高效潤濕分散劑TEGO® Dispers 755 W是水性配方基礎(chǔ)白漆提高受色性、防浮色的第一選擇。

贏創(chuàng)更有多款增容展色劑供選擇：SURFYNOL® 2502，ZETASPERSE® 182，CARBOWET® GA 211及TEGO® Dispers 660 C。

想了解更多贏創(chuàng)涂料添加劑業(yè)務(wù)的優(yōu)勢？

-可訪問官網(wǎng)www.coating-additives.com
